Система Protector Line основана на применении специального самонесущего трёхслойного ремонтного рукава, отличается простотой монтажа в любых климатических условиях, отсутствием практических ограничений к применению и имеет возможность ремонта непрерывных длинномерных участков.
Система Protector Line применяется для ремонта водопроводов, газопроводов, напорной канализации и индустриальных трубопроводов различного назначения.

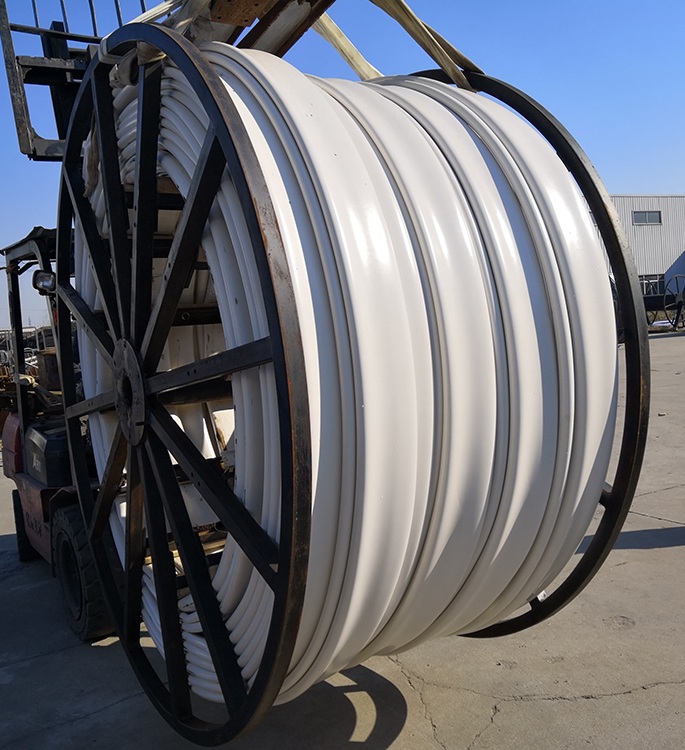

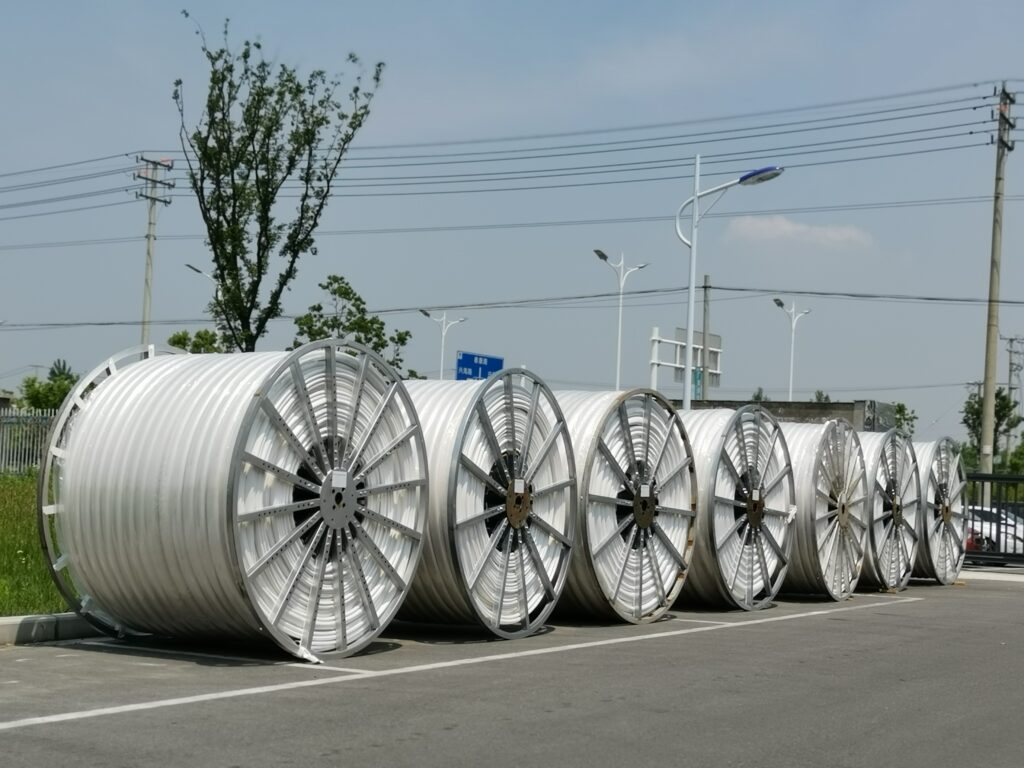

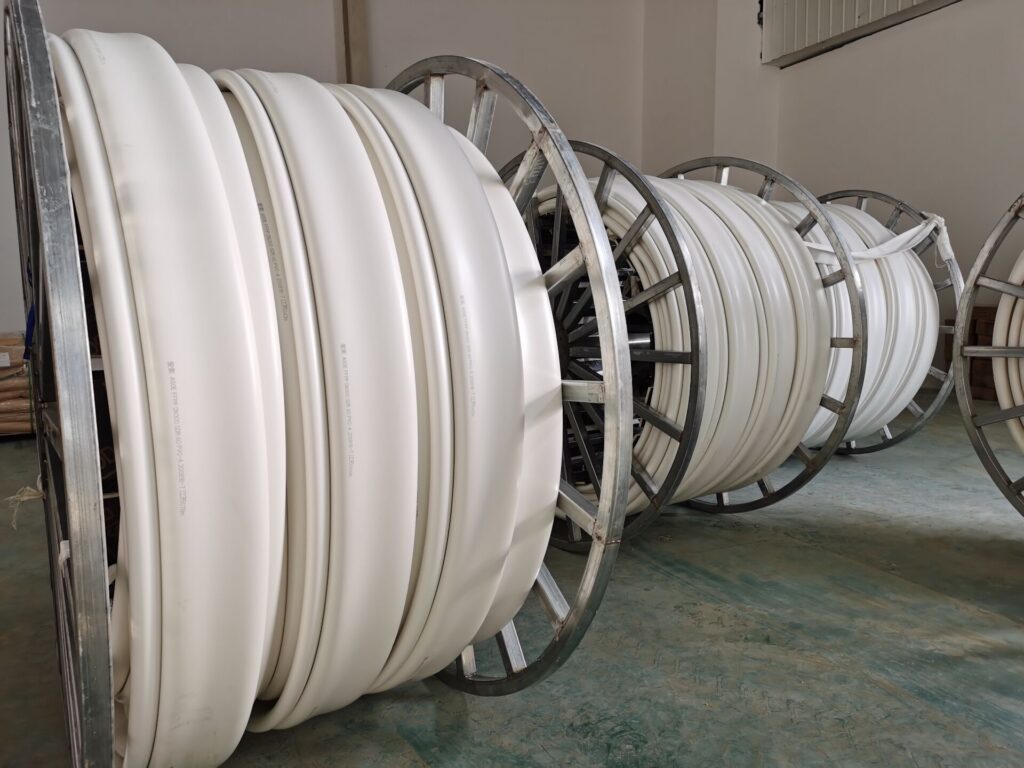

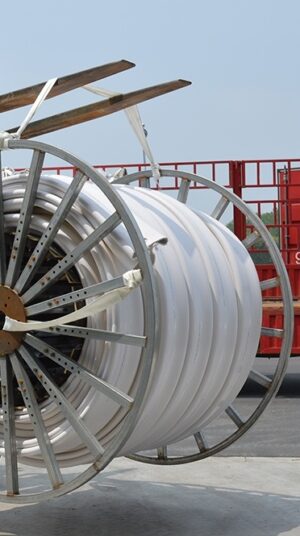

В основе метода Protector Line лежит инсталляция в ремонтный участок трубопровода композитного самонесущего рукава, обладающего достаточной гибкостью и высокой прочностью при минимальном снижении диаметра действующего трубопровода.
Преимущества метода Protector Line
Максимальное сохранение проходного сечения трубы
Санация методом Protector Line практически не уменьшает проходное сечение исходной трубы, так как толщина стенки рукава имеет небольшое значение:
3,5мм±0,3мм (для DN50).
- 10мм±0,5мм (для DN1600).
Ремонт при любой погоде
Работы по санации с рукавом Protector Line могут осуществляться при температуре окружающего воздуха до минус 20⁰С без дополнительного нагрева рукавов.
Ремонт участков с одним или несколькими поворотами
Возможность прохождения поворотов до 45⁰ при стандартном радиусе изгиба трубы и до 90⁰ при радиусе изгиба 3D.
Восстановленный трубопровод служит в разы дольше
до 50 лет — для систем питьевой воды и канализации;
до 40 лет — для нефте- и газопроводов;
до 30 лет — для трубопроводов с горячей водой.
Спецификация Protector Line
| № п/п | Показатель | Значение |
|---|---|---|
| 1 | Тип | DW - хозяйственно - питьевое водоснабжение SW - канализационные стоки O - нефть и нефтепродукты G - газ H1 -горячая вода до +95°С H2 - горячая вода до 130°С |
| 2 | Диаметр условный DN, мм | 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800. |
| 3 | Давление рабочее PN, МПа | 0,3; 0.6; 0.8; 1.0; 1.6; 2.5 |
| 4 | Коэффициент запаса прочности Кзп | 2,5 ÷ 3,0. При наличии в пределах непрерывного отрезка криволинейных участков рекомендуется Кзп равный 3,0. |
| 5 | Материал внутреннего слоя | PE (модифицированный полиэтилен) для DW. TPU (термопластиный полиуретан) для SW, O, G PEX (сшитый полиэтилен) для H1 TPR (термопластичная резина) для H2 |
| 6 | Материал внешнего слоя | PE (модифицированный износостойкий полиэтилен) для DW, SW, O G. TPU (термопластиный полиуретан) для O, G PEX (сшитый полиэтилен) для H1 TPR (термопластичная резина) для H2 |
| 7 | Материал армирующего слоя | Р (полиэстер); К1 (поперечная нить: арамид, продольная нить: полиэстер); К2 (арамид). |
| 8 | Температура монтажа | -15°С...+40°С. |
| 9 | Температура эксплуатации | +5°С...+75°С для DW, SW, O, G +5°С...+95°С для H1 +5°С...+130°С для H2 |
| 10 | Длина непрерывных отрезков | от 100м до 4000м в зависимости от диаметра |
| 11 | Фитинги | фланцевый наконечник по ГОСТ 33259-2015 наконечник «под приварку». |
Технические характеристики технологии PROTECTOR LINE
Длина
Возможность ремонта длинномерных непрерывных участков (до 4 000 м)
Срок
Монтаж непрерывного участка в течение 1 дня
Простота
Нет необходимости применения сложных технологий, не используются специальные смолы и дорогостоящие технические устройства
Надёжность
Низкие требования к степени очистки санируемой трубы
